실외 섬유 스플 라이스 폐쇄

4 케이블 포트 실외 섬유 스플 라이스 폐쇄



이 실외 파이버 스플 라이스 폐쇄는 보편적이며 비 컷 케이블 인렛을 수용합니다. 이 모델은 4 개의 케이블 포트를 특징으로하며 다양한 광섬유 케이블 스 플라이 싱 및 분기 응용 프로그램에 사용할 수 있습니다. 공중, 덕트 및 직접 매장 설치에 ​​적합합니다. 이 클로저는 안전한 섬유 저장을 보장하고 장갑 및 비금속 케이블 모두에 대한 연결을 지원합니다. 케이블과 섬유를 환경 손상으로부터 보호하도록 설계되었으며, 필요할 때 케이블 분기도 가능합니다.



특수 조작 된 자료는 -40 정도에서 +65 정도까지의 온도에서 효과적으로 작동하는 탁월한 충격 저항, 노화 저항 및 저온 공차를 제공하며, 이는 저하없이 -40 정도까지 효과적으로 작동합니다. 실외 파이버 스플 라이스 클로저에는 직경이 ф10mm에서 ф12mm까지의 케이블과 호환되는 고유 한 밀봉 구조가 포함되어있어 추가 액세서리가 필요하지 않습니다.





명세서:



항목 이름	실외 파이버 스플 라이스 폐쇄 GL-H 4- C1
크기 (mm)	432(L)×185(W)×105(H)
색상	검은색
케이블 포트	2 개의 흡입구와 2 개의 콘센트 섬유 케이블 φ 10-22 mm에 적합합니다
보호 등급	IP68
섬유 스플 라이스 용량	96 섬유
단일 트레이 용량	24 섬유
맥스 수량. 트레이 어셈블리	4 개 PC
애플리케이션	직접 매장\/공중\/맨홀\/벽\/극 장착
내부 상자 (MM)	445 × 210 × 115 (1 피스)
외부 상자 (MM)	465 × 440 × 370 (6 개)



특징:



• 실외 파이버 스플 라이스 폐쇄는 ISO 9001 : 2000 표준을 준수합니다.

• 상자의 수명은 25 년이 넘습니다.

• 소형 구조, 경량 및 내구성있는 기계 설계는 취급, 교체, 보관 또는 운송 중 신뢰성을 보장합니다.

• 신뢰할 수있는 밀봉 성능은 액체와 증기 유입을 방지합니다.

• 기계적, 광학 및 환경 보호를 제공합니다. 밀봉 된 인클로저의 무결성은 설치 후 공기 압력 테스트 일 수 있습니다.

• 스플 라이스 클로저는 구조적으로 사운드 조인트 연결을 특징으로하며 설치, 작동 또는 케이블 제거 중에 우수한 밀봉 성능을 유지합니다. 물개 나 구조적 무결성을 손상시키지 않고 다시 열리고 재생할 수 있습니다.

• 다양한 유형의 광섬유 케이블과 호환됩니다.

• 30mm (R30mm)보다 큰 최소 굽힘 반경.

• 광섬유 폐쇄는 독성, 환경 안전한 재료, 특히 유해한 고체 또는 액체 접착제를 포함하지 않는 물질로 만들어집니다.

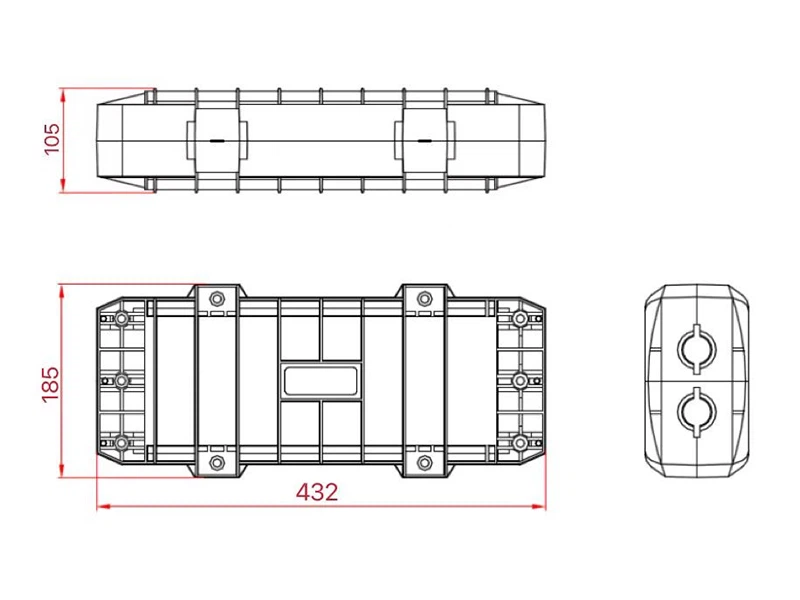

구조 도면 :

설치 다이어그램 :

애플리케이션:



실외 파이버 스플 라이스 폐쇄는 퓨전 및 기계적 스플 라이스를 모두 수용하며, 쉽게 섬유 관리 및 최소한의 신호 손실을위한 체계적인 트레이 시스템을 갖추고 있습니다. 응용 프로그램에는 FTTH 네트워크, 통신 백본 시스템, CATV 배포 및 산업 통신 인프라가 포함됩니다. 모듈 식 디자인은 유지 보수 또는 업그레이드에 빠르게 액세스 할 수있는 반면, 부식성 재료는 해안 또는 높은 구역 지역의 신뢰성을 보장합니다. 최대 96 개의 섬유에 적합한이 솔루션은 5G, Smart City 및 광대역 확장 프로젝트의 네트워크 확장 성 및 성능을 최적화합니다.
