FDB 섬유 상자

FDB 섬유 상자

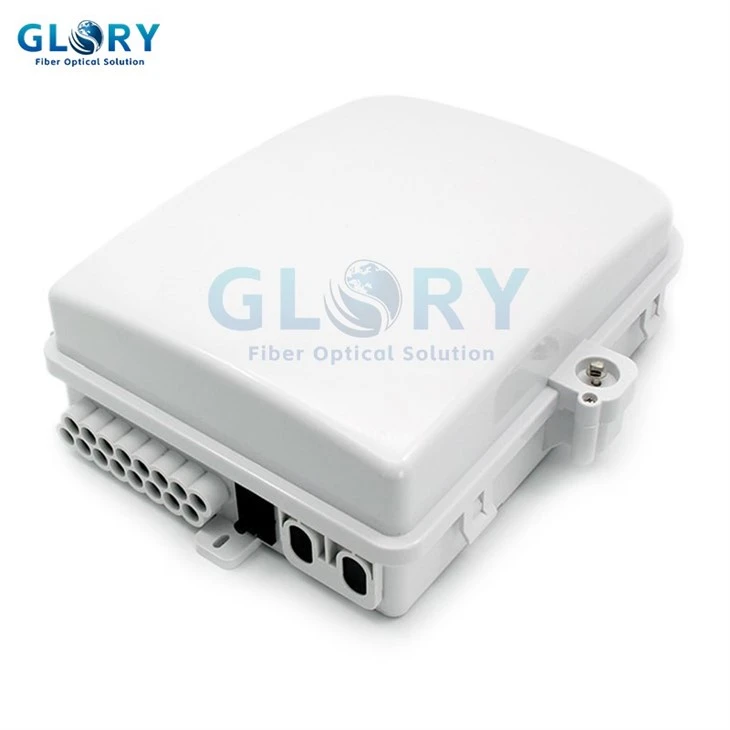

FDB 파이버 분포 박스는 실외 광섬유 통신 링크의 연결 및 관리에 사용됩니다. 광학 케이블, 섬유 및 패치 코드의 연결을 용이하게하여 세련된 외관, 사용자 친화적 인 작동 및 긴 서비스 수명을 제공합니다.

​
벽에 장착 된 FDB 파이버 박스는 벽이나 기둥에 건물을 설치하도록 설계되었습니다. 실내 및 실외 응용 프로그램에 사용할 수 있습니다. 제품 다양성 및 고객 요구 사항을 수용하기 위해 더 높은 섬유 용량 요구를 충족시키기 위해 다양한 유형의 터미널 박스를 제공합니다. 이 상자는 케이블과 패치 점퍼를 연결할뿐만 아니라 필요한 경우 섬유 스플리터 또는 기타 구성 요소를 수용 할 수도 있습니다.



명세서:



항목 이름	FDB 섬유 스플 라이스 분배 박스 GL-FDB -24 d
크기 (mm)	335×295.5×117.2
IP 비율	IP65
재료	ABS+PC 또는 ABS
적합한 케이블 직경	2 7-12 mm 케이블 용 포트 2 개, 6-8 mm 케이블 2 포트 2 ~ 4mm 드롭 케이블 용 24 포트
최대 용량	24F
어댑터 유형	SC, LC, FC
스플리터 유형	• 스플리터가 필요하지 않음, Max. 24Cores SC 어댑터 변환 • 블록리스 스플리터 1x16 및 1x32를 사용할 수 있습니다 • 1x8 카세트 스플리터를 사용할 수 있습니다
장착 방법	벽 또는 극 장착



특징:

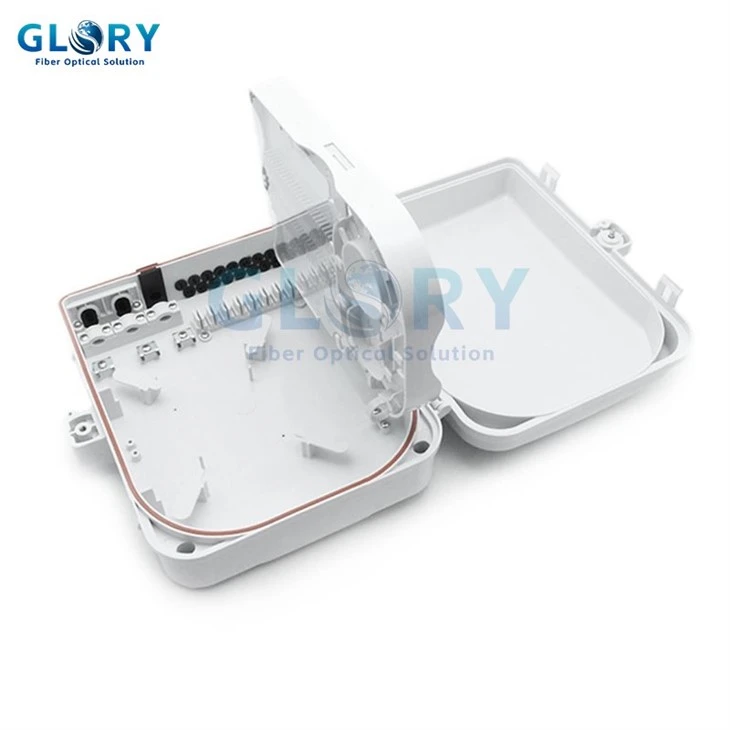

• 본체 (하우징), 광섬유 스플 라이스 트레이 및 스플리터 고정 프레임으로 구성됩니다.
• 두 부분으로 나뉩니다. 하나는 광학 케이블과 광섬유 돼지 사이의 퓨전 스 플라이 싱을 위해 광학 케이블에 연결되고 다른 하나는 패치 코드에 연결됩니다.
• 퓨전 스 플라이 싱, 연결, 섬유 슬랙 스토리지 및 패치 코드 관리를 통합 시스템으로 결합합니다.
• 잉여 섬유는 2 개의 전용 플라스틱 링 주위에 코일을 만들어 40mm보다 큰 굽힘 반경을 보장 할 수 있습니다.
• 어댑터 패널은 다양한 어댑터 유형과 호환되는 어댑터를 확보하여 쉽게 작동하고 섬유에 대한 우발적 인 손상을 방지합니다.
• 케이블은 바닥에서 FDB 섬유 상자로 라우팅 할 수 있으며 진입 점은 특수 고무 씰로 보호됩니다.



작업 환경 조건 :



• 작업 온도 : -40 학위 +60 학위

• 상대 습도 : 93%이상 (+40 학위)

• 대기압 : 62kpa ~ 101kpa (근사상 0-5000 m)

• 손실 삽입 : 0. 35db보다 작거나 동일합니다

• 반환 손실 : 50dB 이상 또는 동일

• Plug durability：>1000 번

• 단열성 저항 : 1000mΩ\/500V보다 크거나 동일합니다 (DC)

• Grounding resistance ： >3000V (DC)\/1 분, 분해, 플래시 오버



LAN의 FDB 파이버 박스 응용 프로그램



1. 핵심 기능 :

• MAC 주소 관리 : FDB는 광섬유 스위치 또는 미디어 변환기에서 MAC 주소 및 관련 포트를 추적하여 효율적인 프레임 전달을 가능하게합니다.

• 고속 조회 : 파이버 네트워크는 높은 대역폭과 낮은 대기 시간으로 인해 빠른 FDB 액세스가 필요하므로 빠른 검색을 위해 최적화 된 데이터 구조 (예 : TCAM)가 필요합니다.

2. 네트워크 효율성 :

• VLAN 지원 : 별도의 FDB 테이블을 유지하여 복잡한 광섬유 LAN의 트래픽을 분류하는 데 중요합니다.

• 노화 메커니즘 : 동적 업데이트 항목을 업데이트하여 사용되지 않은 MAC 주소를 노화하여 FDB를 관련성 있고 효율적으로 유지합니다.

3. 보안 :

• MAC 홍수 완화 : FDB 테이블 한계를 대상으로 서비스 거부 공격을 방지하기 위해 포트 보안 조치 (예 : 포트 당 MAC 항목 제한)를 구현합니다.

• 정적 항목 : 정적 FDB 항목을 구성하여 무단 덮어 쓰기를 방지하여 중요한 장치를 보호합니다.

4. 프로토콜 통합 :

• STP (Spanning Tree Protocol) : 섬유질 토폴로지의 루프를 피하기 위해 STP와 협력하여 FDB 항목이 활성 네트워크 경로와 일치하도록합니다.

• 멀티 캐스트 처리 : 스트리밍과 같은 응용 프로그램의 멀티 캐스트 트래픽을 효율적으로 관리하여 IGMP 스누핑을 사용하여 FDB 항목을 동적으로 업데이트합니다.

5. 확장 성과 성능 :

• 대규모 네트워크 : 파이버 란을 확장 할 때 점점 더 많은 장치를 수용 할 수있는 광범위한 FDB 테이블을 지원합니다.

• 하드웨어 최적화 : 고성능 하드웨어를 사용하여 섬유 환경에서 처리량을 유지하고 대기 시간을 줄입니다.

6. 고급 응용 프로그램 :

• 소프트웨어 정의 네트워킹 (SDN) : 여러 파이버 박스에서 동적 FDB 관리를 위해 SDN 컨트롤러와 통합하여 적응 형 트래픽 라우팅을 가능하게합니다.

• 가상화 : 가상 스위치 및 물리적 섬유 인프라에서 FDB 항목을 동기화하여 가상화 된 환경을 지원합니다.

7. 배포 시나리오 :

• FTTP (Fiber-to-the-Premises) : ONTS\/ONUS에서 FDB는 LAN 측면의 MAC 주소를 관리하는 로컬 이더넷 장치가 장착 된 광섬유 백본을 연결합니다.

• 데이터 센터 상호 연결 : 파이버 링크를 사용하여 데이터 센터의 스위치간에 고속, 저도의 고도가 낮은 연결을 용이하게합니다.

8. 관리 및 모니터링 :

• 구성 도구 : CLI\/웹 인터페이스를 통해 노화 타이머, 정적 항목 및 VLAN 매핑을 설정할 수 있습니다.

• 네트워크 분석 : FDB 활동을 모니터링하여 이상을 감지하고 성능을 최적화하며 계획 용량을 계획합니다.

9. 도전 :

• 수렴 속도 : 토폴로지 중에 빠른 FDB 업데이트를 보장하여 중복 광섬유 네트워크에서 다운 타임을 최소화합니다.

• 리소스 제약 조건 : 성능 병목 현상을 피하기 위해 FDB 크기와 하드웨어 제한 사항의 균형을 유지합니다.
