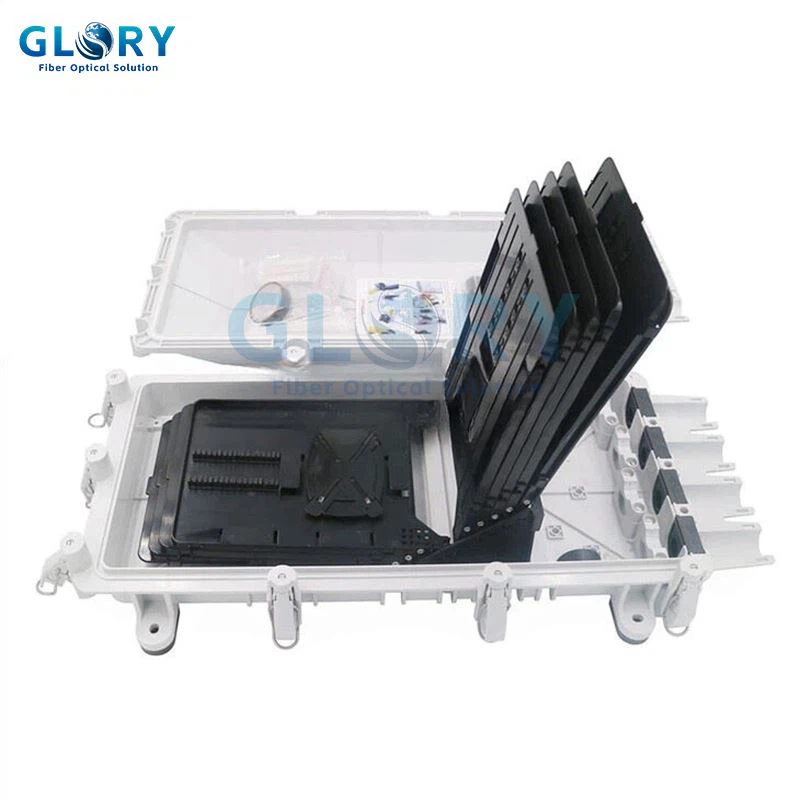

광섬유 케이블 접합 상자

광섬유 케이블 접합 상자는 기계적으로 밀봉 된 인클로저입니다. 광 섬유, 스플 라이스 및 광학 성분을 보호하도록 설계되었습니다. 섬유 조직을 촉진합니다. 과도한 섬유를 저장하십시오. 가혹한 기상 조건을 견딜 수 있도록 밀봉 된이 상자는 야외 또는 맨홀, 벽 또는 케이블 복도와 같은 실내 환경에 설치할 수 있습니다.



광섬유 정션 박스에는 한쪽 끝에 4 개의 개별 케이블 채널이 있습니다. 각 채널을 사용하면 최소 2 개의 중간 용량 멀티 섬유 케이블 (이중 입력) 또는 최대 6 개의 소형 용량 케이블 (7mm 직경)을 입력 할 수 있습니다. 클램프 온 밀폐 씰 메커니즘은 특수 도구없이 뚜껑의 전체 어셈블리 및 분해를 가능하게합니다. 케이블 진입 지점은 사전 절단 된 입구가 장착 된 고무 개스킷을 사용하여 상자에 밀봉됩니다.





광섬유 케이블 조인트 박스의 특징 :



• 입력\/출력 케이블 직경 : 7 ~ 22mm. 최대 용량 : 256 광섬유 (FO) 융합 (이중층).

• 스플 라이스 트레이 : 쉬운 섬유 저장을위한 확장 가능한 탭이있는 직사각형, 넓은 액세스 디자인 (최대 32 개의 FO 섬유, 더블 레이어). 지지 블록과 개별 트레이는 모두 90도 회전하여 설치 유연성을 위해 고정 위치로 잠글 수 있습니다.

• 작동 연속성 : 활성 회로를 방해하지 않고 상자를 열고 닫고 처리 할 수 ​​있습니다. 모든 섬유를 자르지 않고 케이블을 결합\/분리 할 수 ​​있으며 과도한 튜브\/섬유에 적합한 저장을 제공합니다.

• Axial tension load per cable:​​ >1000 n (d\/45 mm로 계산, 여기서 d=케이블 직경). 테스트 기간 : 케이블 당 1 시간. 최대 케이블 변위 :<3 mm.

• 케이블 굴곡 : 500 N 힘에서 최대 30도 구부러집니다. 씰 끝에서 400mm를 적용했습니다. 테스트 사이클 : 케이블 당 5.

• 케이블 토크 : 50 n · m 토크에서 최대 90도 회전. 씰 끝에서 400mm를 적용했습니다. 테스트 사이클 : 케이블 당 5.

• 진동 저항 : 주파수 범위 10-15 Hz. 스위치 요금 : 분당 1 옥타브. 파형 : 정현파; 진폭 : 3 mm (6 mm 피크-피크). 케이블은 씰 끝에서 500mm 고정되었습니다. 테스트 기간 : 축당 2 시간.

• Static load resistance:​​ >1000 N (10 분 동안 25cm² 이상 적용).

• 작동 온도 : -25 학위 ~ +70 정도.

• 기계적 충격 보호 : IK09 (20 J).

• Insress Protection : IP68 (야외 사용을위한 완전한 밀폐 및 비바람에 견디다).

• 내구성 : 최소 서비스 수명 20 년 동안 설계된 재료.

광섬유 케이블 접합 상자의 응용 프로그램 :



• 통신 영역.

• 인터넷 서비스.

• 데이터 센터, CATV

• ftth
